        Rev. Sci. Instrum.：北大江穎課題組完成qPlus型光耦合掃描探針顯微鏡自主研發和專利轉讓







        來源：北京大學物理學院      2022-08-01









              導讀：近日，北京大學物理學院、輕元素先進材料研究中心江穎教授課題組與劉開輝教授課題組合作，自主研發了一臺qPlus型光耦合掃描探針顯微鏡。該顯微鏡性能達到國際最好水平，其中原子力傳感器振幅噪音和品質因子國際領先。相關技術細節發表在國際著名科學儀器雜志《科學儀器評論》（Review of Scientific Instruments）。相關專利技術已經成功實現轉讓，并完成了首臺商業化樣機。












        圖1 自行研制的qPlus型光耦合掃描探針顯微鏡商業化樣機。
        掃描探針顯微鏡（scanning probe microscopy, SPM）是納米科技領域最偉大的發明之一，其利用尖銳的針尖逐點掃描樣品，可在原子/分子/納米尺度上獲取表面的形貌和豐富的物性。掃描探針顯微鏡主要包括掃描隧道顯微鏡（scanning tunneling microscopy, STM, 1986年諾貝爾物理獎）和原子力顯微鏡（atomic force microscopy, AFM, 2016年卡夫里獎）。自其誕生以來，掃描探針顯微鏡已廣泛應用于物理學、化學、材料科學和生物學等多個領域，改變了人類對物質的研究范式和基礎認知。
        由于技術受限和經驗缺乏，我國的高端掃描探針顯微鏡多年來一直嚴重依賴進口。在這種被動的局面下，江穎課題組十多年來一直致力于研發掃描探針顯微鏡的核心部件以及高分辨成像和譜學技術，不斷挑戰掃描探針技術的探測極限。尤其是成功研發出一套具有自主知識產權的基于qPlus傳感器的非侵擾式掃描探針顯微術，該技術通過探測極其微弱的高階靜電力，刷新了掃描探針顯微鏡的空間分辨率，國際上首次實現了水分子中氫原子的直接成像，將水的微觀實驗研究帶入一個全新的時代。

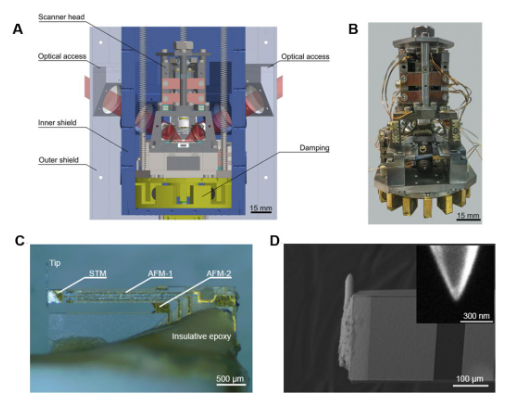

        圖2 自制qPlus型光耦合掃描探針顯微鏡的核心部件。A和B，光耦合掃描探頭的三維設計圖和實物圖。C，qPlus原子力傳感器。D，聚焦離子束刻蝕后的針尖。
        在關鍵技術獲得突破的基礎上，江穎課題組的程博偉博士和邊珂副研究員進一步與劉開輝課題組緊密合作，成功搭建了一臺qPlus型光耦合掃描探針顯微鏡商業化樣機（專利1）。該設備兼容超高真空和低溫（液氦）環境，電路噪音背底低至5 fA/Hz1/2，針尖高度振動噪音峰小于200 fm/Hz1/2，熱漂移小于0.1 pm/min，各項指標達到國際最好水平。同時，該設備的qPlus傳感器具有極低的背底振幅噪音（~2 pm）和優異的品質因數（最高140000），達到國際領先水平。此外，該顯微鏡系統還具備獨特性設計，其掃描探頭上直接集成了可驅動光學透鏡的三維納米定位器（專利2），大幅提升了光激發與光收集效率，避免了激光聚焦光斑的微抖動問題，使得該顯微鏡兼備十分優異的光學兼容性，是研究多種分子和材料體系的結構、化學成分及動力學行為的理想工具。
        圖3 自制qPlus型光耦合掃描探針顯微鏡的原子力顯微成像測試結果。A，qPlus力傳感器頻率掃描曲線。B和D，不同針尖高度下Au(111)表面二維冰的恒高原子力顯微圖像（頻移圖）。C，二維冰表面不同位置的力譜。E和F，二維冰的原子結構圖。
        最近，北京大學與國內儀器公司就相關專利的轉讓簽訂了合同，涉及“一種基于qPlus的光耦合掃描探針顯微鏡”等兩項實用新型專利，正在積極推動具有自主知識產權的高端掃描探針顯微鏡的國產化，有望打破長期的國際壟斷局面。該設備的研發得到了國家自然科學基金委、科技部、教育部、中國科學院和北京市政府的經費支持。
        相關論文：
        Bowei Cheng, Da Wu, Ke Bian, Ye Tian, Chaoyu Guo, Kaihui Liu, Ying Jiang, A qPlus-based scanning probe microscope compatible with optical measurements. Review of Scientific Instruments 93, 043701 (2022).
        (https://doi.org/10.1063/5.0082369)
        相關專利：
        [1] 江穎、程博偉、邊珂、吳達，一種基于qPlus的光耦合掃描探針顯微鏡，中國，202121333378.5，2021-09-03。
        [2] 江穎、程博偉、吳達、邊珂，一種透鏡三維移動裝置，中國，202120697032.7，2021-05-07。
          參考資料：https://www.phy.pku.edu.cn/info/1031/8329.htm
